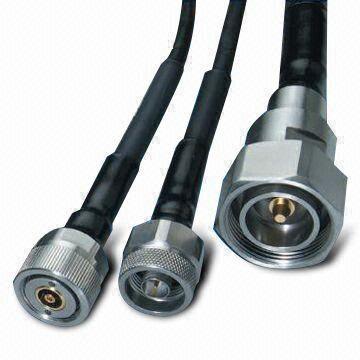

柔軟低損耗同軸射頻電纜
用途：
本產品可作通訊、跟蹤、警戒，電子對抗、導航等系統中各種無線電設備的傳輸線，特別適合作需要移動的部位的傳輸線。
產品標準：
Q/320831JXB002-2006
產品使用特性：
1、使用環境溫度：-55℃～+85℃
2、主要特點：頻帶寬、損耗低、均勻性、柔軟性好。
產品型號及名稱：
SFCJ穿孔聚四乙烯薄膜絕緣黑色聚胺脂護套同軸射頻電纜
產品結構尺寸及技術參數：
結構尺寸
2、技術參數
本產品可作通訊、跟蹤、警戒，電子對抗、導航等系統中各種無線電設備的傳輸線，特別適合作需要移動的部位的傳輸線。
產品標準：
Q/320831JXB002-2006
產品使用特性：
1、使用環境溫度：-55℃～+85℃
2、主要特點：頻帶寬、損耗低、均勻性、柔軟性好。
產品型號及名稱：
SFCJ穿孔聚四乙烯薄膜絕緣黑色聚胺脂護套同軸射頻電纜
產品結構尺寸及技術參數：
結構尺寸
| 型號 | 內導體 | 絕緣外徑 | 電纜外徑 | 計算重霣 | |
| 結構 | 直徑mm | mm | mm | kg/km | |
| SFCJ-50-3-5I | 7/0.38 | 1.14 | 3.0±0.12 | 5.0±0.2 | 50 |
| SFCJ-50-5-51 | 7/0.61 | 1.83 | 4.8±0.15 | 7.3±0.3 | 90 |
| SFCJ-50-7-51 | 19/0.53 | 2.65 | 7.3±0.20 | 10.5±0.4 | 209 |
| 技術指標 | SFCJ-50-3-51 | SFCJ-50-3-51 | SFCJ-50-3-51 | |
| 絕緣電阻(Mn.km) | >500 | >1000 | >5000 | |
| 工頻試驗電壓(KV) | 0.6 | I | 2 | |
| 特性阻抗 | 50±2.5 | 50±2 | 50±2.5 | |
| 高使用頻率(GHz) | 18 | 18 | 15 | |
| 速比 | 0.78 | 0.79 | 0.79 | |
| 電容(pF/m) | 85 | 84 | 84 | |
| 平均功率(W) | / | 140(16GMHz> | 175(15GMHz) | |
| 駐波系數 | / | 1.5(8±0.5GMHz 時） | 1.5(8±0.5011^時> | |
|
衰 減 常 數 < dB/100m |
IGMHz | 0.49 | 0.34 | 0.21 |
| 3GMHz | 0.88 | 0.61 | 0.392 | |
| 6GMHZ | 1.28 | 0.90 | 0.59 | |
| IOGMHz | 1.70 | 1.30 | 0.87 | |
| 16GMHz | 2.23 | 1.72 | 1.134(15GMHz 時} | |
| 18GMHZ | 2.39 | 1.86 | / | |
